蘋果 1,000 美元診斷機 今日仍查出 Macintosh SE 故障

Macintosh SE 無法完成開機，TechStep 查出兩處硬件故障

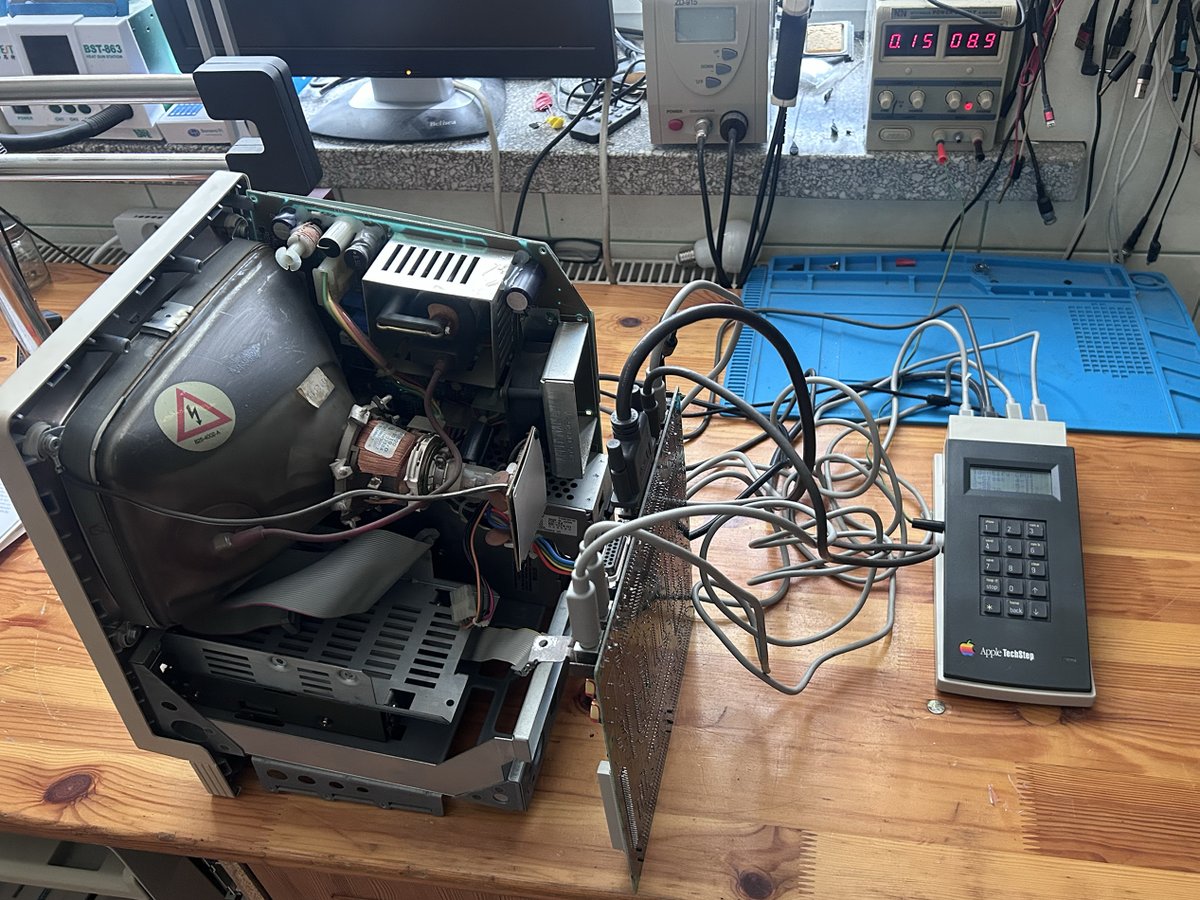

華沙私人博物館 Apple Muzeum Polska 周二（15 日）下午在社交平台表示，館藏一部 Macintosh SE 多番維修都沒有結果。館方把這件展品借給一名專門維修舊款 Mac 的同行，對方接上蘋果在 1991 年推出的手提診斷機 Apple TechStep，很快列出兩處隱藏故障：序列埠電路損壞，以及 ADB 晶片失靈。

館方指，正因這兩處故障，電腦無法完成開機程序，熒幕上連游標也沒有出現。

ADB 晶片失靈，電腦收不到滑鼠和鍵盤的訊號

ADB（Apple Desktop Bus）是 Macintosh SE 連接鍵盤和滑鼠的介面。翻查資料，Macintosh SE 在 1987 年 3 月推出，與同年的 Macintosh II 是最早採用 ADB 的 Mac。

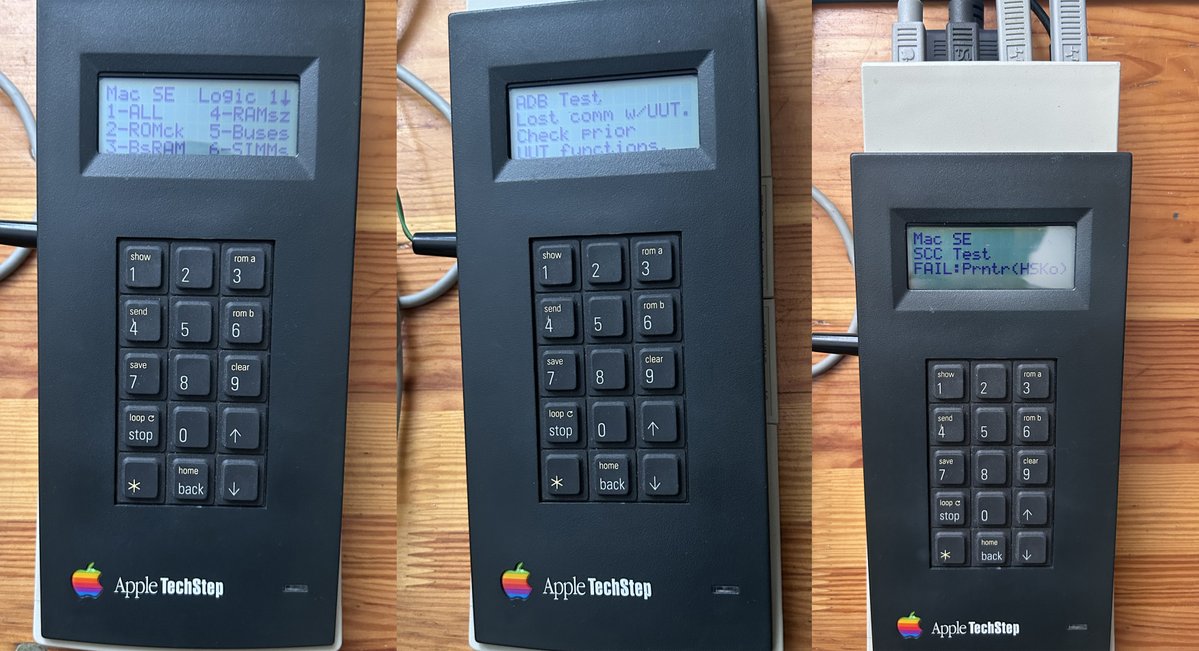

館方貼出的畫面中，TechStep 做 ADB 測試時顯示與受測機器失去通訊。另一個畫面是 SCC 測試，SCC 即負責序列埠的通訊控制晶片，結果顯示印表機埠測試失敗，對應館方所指的序列埠電路損壞。

TechStep 當年只賣給蘋果經銷商及維修中心

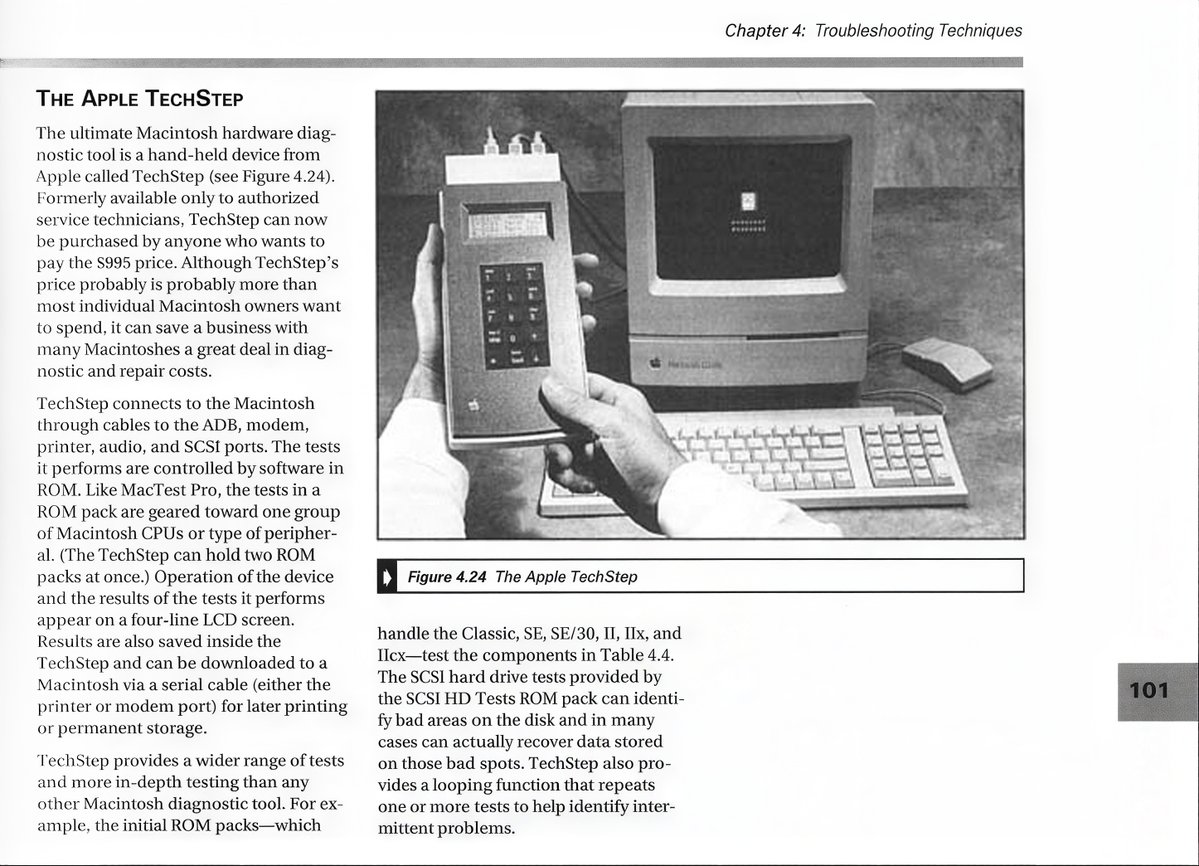

據舊蘋果軟件資料庫 Macintosh Repository 介紹，蘋果在 1991 年推出 TechStep，用來診斷 Macintosh 電腦及 SCSI 硬碟，當年只售予蘋果經銷商及維修中心，售價 1,000 美元。館方同時貼出一頁 1990 年代的維修書籍，指 TechStep 其後開放任何人購買，售價 995 美元。

測試程式存放在 ROM 卡匣內，每個卡匣針對一組型號。書中形容，TechStep 的測試範圍比當時任何 Macintosh 診斷工具都要闊。

Apple Muzeum Polska 是一間私人收藏館

翻查資料，Apple Muzeum Polska 由收藏家 Jacek Łupina 在 2017 年於華沙近郊創立，藏品來自他的私人收藏，2022 年遷入華沙舊廠房 Fabryka Norblina，免費入場。館內展出一部可運作的 Apple-1 複製品，電路板上有蘋果聯合創辦人 Steve Wozniak 在 2018 年訪問波蘭時留下的簽名。
